您好!欢迎进入广东顺德创科检测技术股份有限公司!

客户服务热线:AM:8:30-PM17:30

0757-29813652

新闻中心/ News

联系方式/ CONTACT

广东顺德创科检测技术股份有限公司

地   址:佛山325国道顺德龙江镇沙龙路15号骏程大厦7楼(亚洲国际家具材料交易中心南门往西200米

前   台:

岑小姐: 0757-29813652
李小姐:0757-29267253

业务专线:

客  服:0757-29813652

崔先生:0757-29266965/13189606028

王先生:0757-29266986/18676580252

覃先生:0757-23870361/18689295381

行业新闻/

所在位置:首页 <新闻中心 <行业新闻

针对国家市场监管总局办公椅监督抽查结果不合格问题分析解读

日期:2020年9月3日    点击量:307次



国家市场监管总局近日发布了最新的办公椅国家监督抽查结果,11省市90家企业的90批次产品中,21批次产品不合格,批次不合格发现率为23.3%。不合格办公椅,不是底座断裂,就是脚轮脱落,还存在甲醛超标,甚至有爆炸的风险。

这次国家监督抽查结果的办公椅质量问题总结起来有五个,对应标准不合格项目分别是阻燃性、甲醛释放量、脚轮往复磨损、底座静载荷和安全性不合格。接下来,一直在创科检测从事家具检测的小编将结合标准针对以上五个问题进行解读。

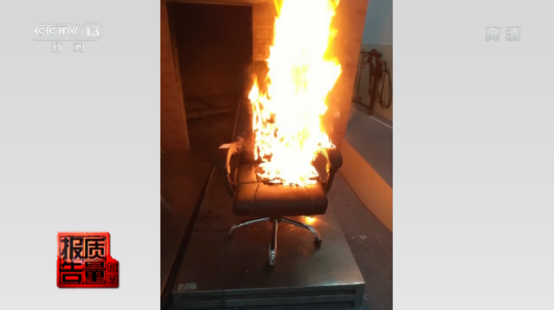

一、阻燃性

办公椅阻燃性根据其使用场所不同,其阻燃性能测试要求也不同。家庭用办公椅的阻燃性应满足《GB 17927.1》的要求,试验后检查时,未观察到试样表面或内部出现任何续燃、阴燃现象,评定该试样为阻燃I级,通过香烟抗引燃特性试验;否则评定该试样未通过香烟抗引燃特性试验,并记录烧损部位的范围。公共所用办公椅的阻燃性应满足《GB 17927.2》的要求,试验后检查时,若燃烧管移开120s以后直至1h期间,未观察到试样表面或内部出现任何续燃、阴燃现象,评定该试样为阻燃Ⅱ级,通过模拟火柴火焰抗引燃特性试验;否则评定该试样未通过模拟火柴火焰抗引燃特性试验,并记录烧损部位的范围。这两个阻燃性测试方法最大的不同在于点火源,前者是用香烟为点火源,后者采用相当于模拟火柴火焰的丁烷为点火源。测试方法的原理是对软包材质的办公椅进行引燃试验,用以确定试样包括面料、内衬料、填充料在内的软包整体部分的抗引燃特性,但试验结果并不表明某种组成材料的抗引燃特性。


办公椅阻燃性解决方案:大多数办公椅阻燃性不合格,主要还是在于办公椅的包覆面料阻燃性能不够,其次才是内部使用的材料。因此企业应注重面料的阻燃性。

二、甲醛释放量

办公椅的甲醛释放量要求不应大于0.120 mg/m2h,其测试方法是将产品放入温度(20±1)℃的环境中至少24h。按GB18587-2001进行收集,并按GB18587-2001表4和GB/T18204.2-2014中7.1进行分析。目前床垫甲醛释放量也是采用这种方法。

办公椅可能存在甲醛的材料主要有包覆面料、垫料(海绵、定型绵等)和人造板,其中人造板是办公椅甲醛释放量的主要来源,而面料和海绵甲醛释放量一般相对来说比较低,但并不是说其甲醛含量就低,因为面料和海绵作为材料单独检测甲醛含量的时候是采用水萃取法测试。因此办公椅生产企业可以重点关注办公椅所用人造板的甲醛释放量进行排查。

三、脚轮往复磨损

该测试项目主要是考验脚轮的耐用性,避免使用过程中脚轮断裂,影响产品使用或突然断裂造成出人员伤害。脚轮往复磨损测试是将座面垂直加载113kg的平衡载荷(模拟较胖人员),然后在有障碍物的测试平台上做至少762mm的来回运动2000次,然后在无障碍物的水平测试平台上测试98000次。对于脚轮往复磨损问题,企业可以采购材质和活动性能较好的脚轮,最直接的方式是要求其提供相应测试报告。

四、底座静载荷

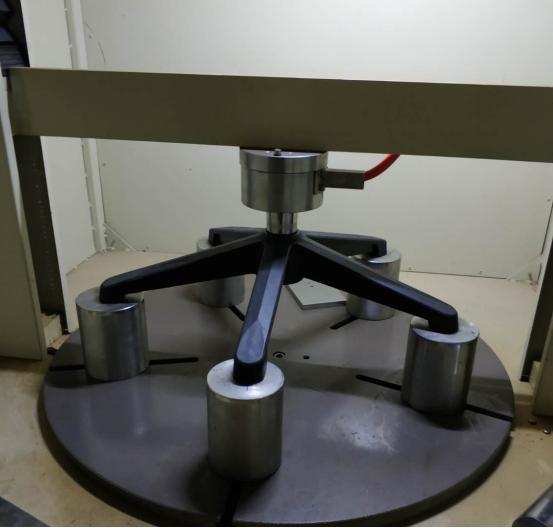

底座静载荷其实是检测五星脚的强度。五星脚是转椅重要的零部件,是连接脚轮和支撑气缸的中间体,其起到承载人体重量的作用。办公椅标准关于底座静载荷测试方法是将五星脚拆下,用7560N的力加载1min进行两次测试后卸载,试验后:底座的结构完整性应无破坏,应无突然的明显的形变。

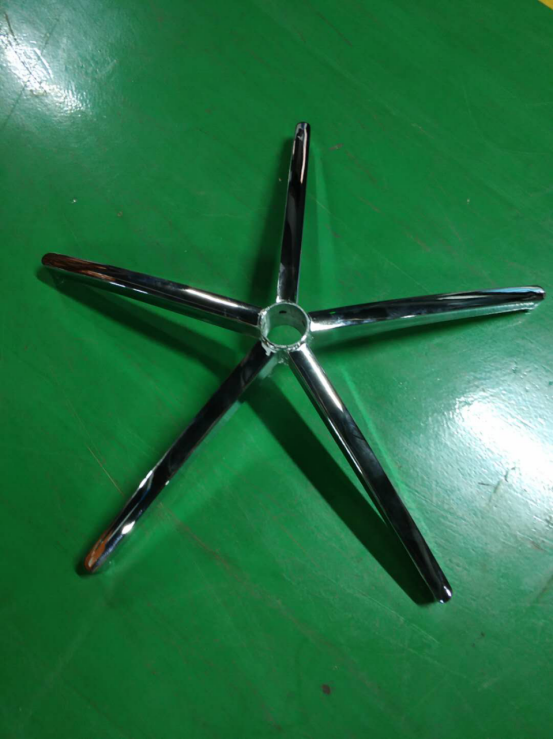

由于标准中加载力值高达7560N,对五星脚的材质要求比较高,金属五星脚壁厚要够,不能过薄。


五、安全性

办公椅的安全性只适用于带气弹簧的办公椅,因为办公椅标准里面的安全性是围绕气弹簧而展开的。目前,市场上大部分办公椅是气压式转椅,用的是气弹簧,也就是俗称的气压棒,气压棒里边充的是惰性气体,调节按钮通过压差变化来实现座椅的升降。


近年来关于气弹簧爆炸造成人员伤亡的报道不少,所以关注气弹簧的安全性是非常重要的。办公椅标准中的安全性分为基本安全、密封性能、耐高低温性能和循环寿命。

1、基本安全是检测座面底面和气弹簧之间是否有隔离底盘,其厚度不能小于2mm。也就是说办公椅底座必须要有防爆钢板或其他高强度材质,目的就是防止气压棒在使用过程中发生爆炸,气弹簧部件击穿座面对人体造成伤害。

2、密封性能,气弹簧锁定在任意位置,经72h常温存储后,活塞杆不应产生位移。密封性的完好,办公椅的伸缩不会自然衰减。

3、耐高低温性能和循环寿命,将气弹簧放入-30℃的低温试验箱48h,然后再放到60℃的高温试验箱48h,然后测试气弹簧的公称力Fa衰减量。气弹簧经过耐高低温试验后,需要再进行50000次循环寿命测试。这两项测试主要就检测了气弹簧的耐用性,避免气弹簧在极端条件下可能存在爆炸风险。

关于办公椅的安全性是非常重要的,其关乎着消费者的人身安全,所以企业更应该加强重视,而目前市场大部分办公椅生产公司因其对标准的不理解,为了节省成本,往往忽略了最基本的安全要求,没有在座面底面和气弹簧之间设计安全隔离底盘。我们无法控制个别气弹簧的爆炸,但是有了隔离底盘,至少会降低受伤害的风险。作为办公椅生产企业,应严格遵守行业标准,高于行业标准,加强产品质量的把控,时时刻刻把消费者的健康安全放在第一位,相信其产品定会受到广大消费者的喜爱。











在线客服
